pvc电线电缆料选PVC弹性体粒原因

发布日期：2017-06-09 作者：www.86futian.com 点击：

PVC弹性体粒是聚氯乙烯塑料成型的母材（基础原料），在实际成型的时间需加入其他的辅助材料。 PVC （聚氯乙烯）化学和物理特性刚性PVC是使用最广泛的塑料材料之一。PVC材料是一种非结晶性材料。PVC材料在实际使用中经常加入稳定剂、润滑剂、辅助加工剂、色料、抗冲击剂及其它添加剂。

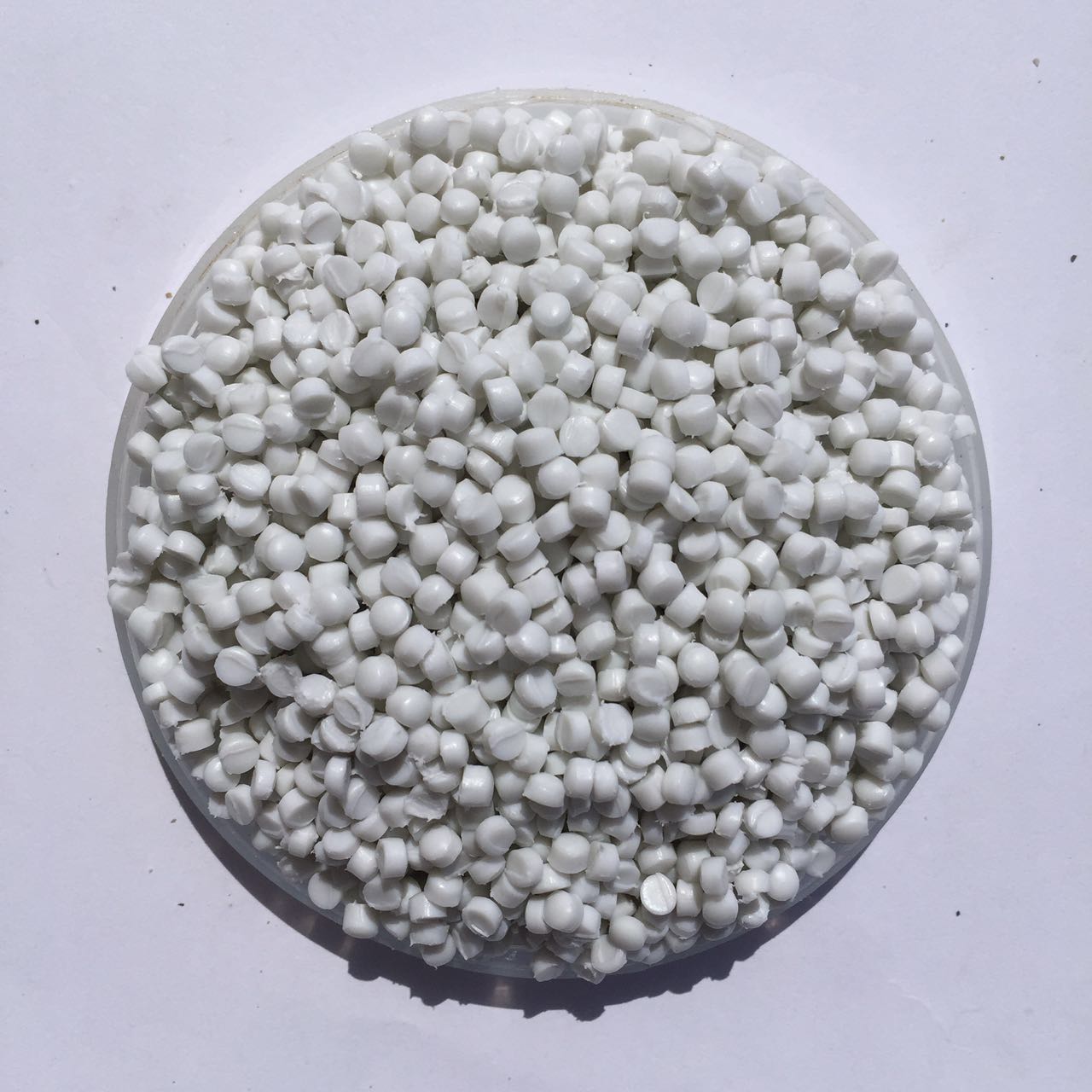

PVC弹性体粒

PVC弹性体粒具有不易燃性、高强度、耐气侯变化性以及优良的几何稳定性。 PVC对氧化剂、还原剂和强酸都有很强的抵抗力。然而它能够被浓氧化酸如浓硫酸、浓硝酸所腐蚀并且也不适用与芳香烃、氯化烃接触的场合。

PVC弹性体粒在加工时熔化温度是一个非常重要的工艺参数，如果此参数不当将导致材料分解的问题。 PVC的流动特性相当差，其工艺范围很窄。特别是大分子量的PVC材料更难于加工（这种材料通常要加入润滑剂改善流动特性），因此通常使用的都是小分子量的PVC材料。 PVC的收缩率相当低，一般为0.2~0.6%。

1、注塑模工艺条件，干燥处理：通常不需要干燥处理。

2、熔化温度：185~205C 模具温度：20~50C

3、注射压力：可大到1500bar 保压压力：可大到1000bar 注射速度：为避免材料降解，一般要用相当地的注射速度。

4、流道和浇口：所有常规的浇口都可以使用。如果加工较小的部件，使用针尖型浇口或潜入式浇口；对于较厚的部件，使用扇形浇口。针尖型浇口或潜入式浇口的最小直径应为1mm；扇形浇口的厚度不能小于1mm。

5、PVC弹性体粒典型用途：供水管道、家用管道、房屋墙板、商用机器壳体、电子产品包装、医疗器械、食品包装等。
